Введение
Исследование грунтов — это фундамент любого строительного проекта. От того, насколько точно определены свойства основания, зависит устойчивость и долговечность сооружения. Ключевой характеристикой, раскрывающей несущую способность основания («грузоподъемность»), является модуль деформации грунта. Именно правильно измеренный модуль позволяет прогнозировать, как грунт поведёт себя под нагрузкой.
Понятие модуля деформации
Модуль деформации грунта — характеристика, отражающая способность почвы сопротивляться суммарным (упругим и пластическим*) деформациям при приложении нагрузки. Эта величина отражает жёсткость материала: чем выше модуль, тем меньше деформация при нагрузке.
Низкий модуль деформации грунтов указывает на их низкую жесткость и высокую сжимаемость, что означает, что при нагрузке такие грунты будут значительно деформироваться. Единица измерения модуля деформации – мегапаскали (МПа).
Связь с другими характеристиками грунта
Модуль деформации тесно связан с такими параметрами, как:
- Плотность грунта. Чем выше плотность, тем меньше пор и, соответственно, меньше деформации под нагрузкой. Это означает, что более плотный грунт лучше сопротивляется деформациям, а менее плотный грунт — более сжимаемый и пластичный.
- Влажность. Чем выше влажность, тем ниже модуль деформации, то есть с повышением влаги снижается трение между частицами, что приводит к их смещению и деформациям.
- Модуль упругости – способность сопротивляться упругой деформации при приложении силы. Чем выше модуль упругости, тем меньше упругая деформация грунта под нагрузкой.
- Гранулометрический состав — относительное содержание в веществе частиц (фракций) различных размеров, выраженное в процентном отношении к общей массе пробы. Содержание крупных частиц (песка, гравия) увеличивает модуль деформации, а высокое содержание мелких частиц (глина, пыль) — снижает его. Чем больше в грунте зерен крупнее 2 мм, тем выше его жесткость, меньше сжимаемость и, соответственно, выше модуль деформации.
- Минеральный состав. У малопористых пород (пористость < 1 %) модуль деформации определяется свойствами минералов: граниты, базальты, оливиниты имеют высокий модуль, в то время как гипсовые или слюдистые — низкий.
- Структура и пористость. Чем выше пористость, тем ниже модуль деформации, грунт становится более сжимаемым. У скальных пород модуль деформации выше вдоль слоёв (например, горизонтально) и меньше перпендикулярно им — из‑за слоистой структуры.
- Глубина залегания. Чем глубже, тем выше давление, ниже пористость, выше уплотнение — следовательно, модуль деформации повышается.
Методы определения модуля деформации
Методы определения модуля деформации грунта подразделяются на лабораторные и полевые.
Лабораторные методы исследования
Лабораторные испытания выполняются на образцах, извлечённых из массива грунта. К основным из них относятся: компрессионное (одномерное) сжатие, трёхосное сжатие и одноосное сжатие.
Для наглядного сравнения их назначения и особенностей приведена таблица 1.
Таблица 1. Лабораторные методы определения модуля деформации
| Метод | Суть | Тип нагрузки | Тип деформации* | Степень точности** | Назначение |
| Компрессионное (одномерное) сжатие | Образец грунта сжимается вертикальной нагрузкой, боковое расширение ограничено | Вертикальное с ограничением бокового расширения | Вертикальная (упругие и пластические деформации) | Средняя | Оценка осадки, модуль сжатия |
| Трёхосное сжатие | Образец помещают в камеру, где создают всестороннее давление и нагружают вертикально | Всестороннее + вертикальное | Комбинированный: объёмный + сдвиговый | Высокая | Прочность, деформация при сложных условиях |
| Одноосное сжатие | Образец сжимается только вертикальной нагрузкой с свободным боковым расширением | Только вертикальное | Объёмная (все стороны) | Низкая | Приближенная оценка прочности |
*При упругих деформациях грунт сжимается, но его структура не нарушается — после снятия нагрузки он возвращается в исходное состояние. При пластических деформациях структура грунта разрушается — частицы смещаются, и после снятия нагрузки форма уже не восстанавливается. Основные виды пластических деформаций: объемные (например, уменьшение объёма пор — уплотнение) и сдвиговые (изменение формы — сдвиг, разрушение).
**Насколько испытания приближены к реальным условиям при строительстве объекта

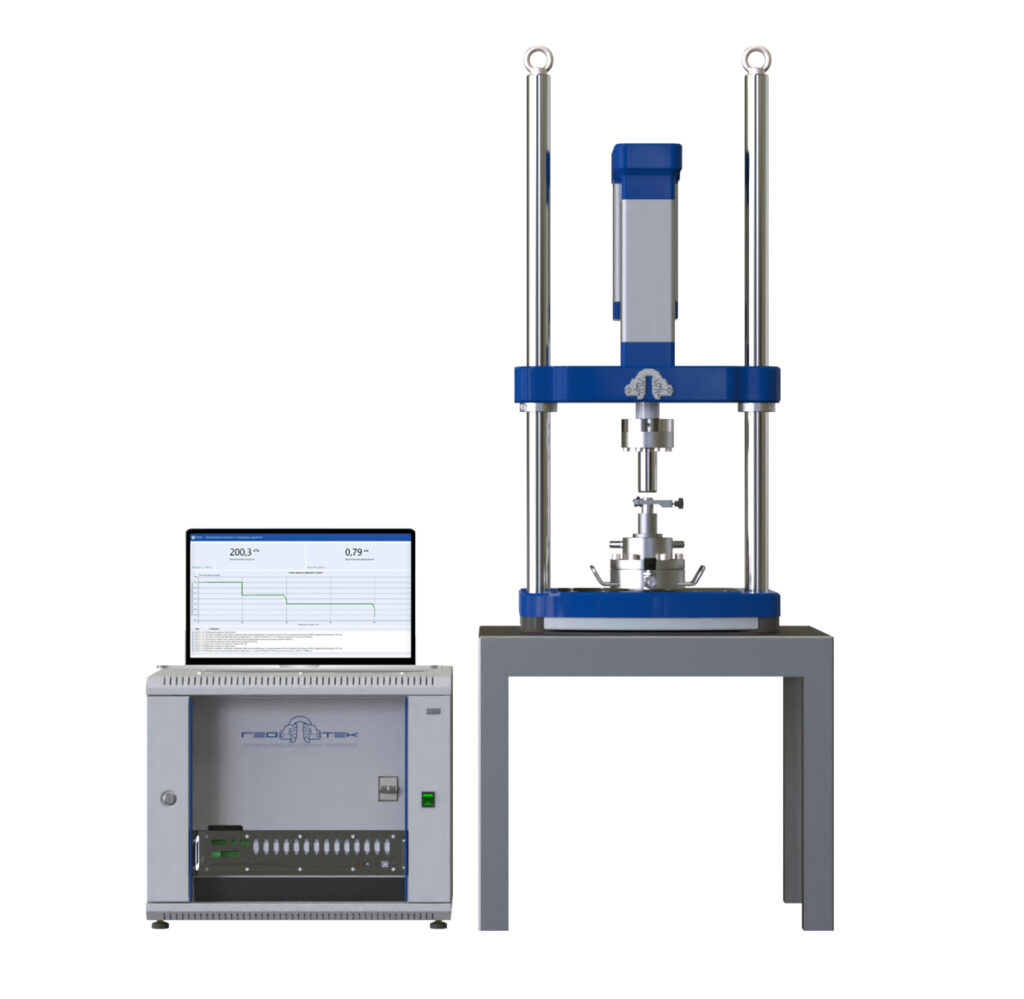

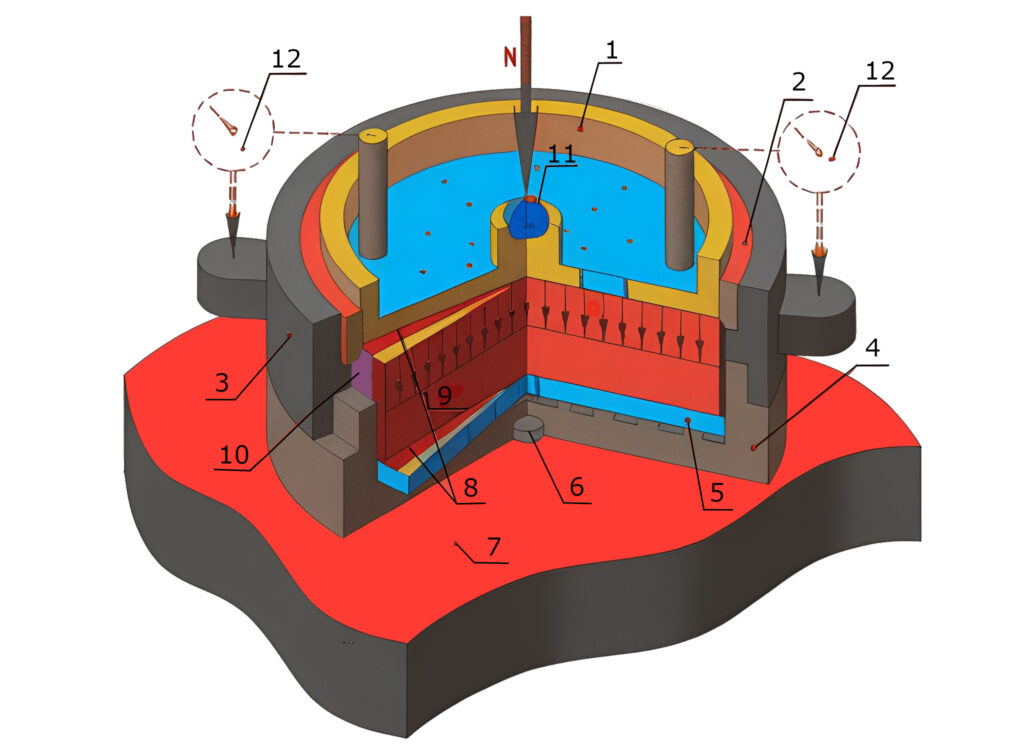

Компрессионное (одномерное) сжатие проводится в одометре — рис.1.
Испытание грунта в одометре (компрессионное сжатие) включает несколько последовательных этапов:
- Подготовка образца
Из природного массива извлекается цилиндрический образец грунта ненарушенной структуры.
Образец помещается в рабочее кольцо одометра, и его торцы покрываются увлажненными фильтрами для предотвращения высыхания.
- Установка в прибор
Подготовленное кольцо с образцом помещается в цилиндрическую камеру одометра. На образец устанавливается перфорированный штамп, через который будет передаваться нагрузка. Камера оснащена системой для отвода воды, выходящей из образца. На прибор устанавливаются индикаторы часового типа для точного измерения вертикальных деформаций образца.
- Применение нагрузки и измерение деформаций
Нагрузку на образец увеличивают ступенями, обычно начиная с 0,05 МПа. Каждая ступень выдерживается до стабилизации деформации, после чего ступень увеличивается. Интервал составляет около 20 минут. После каждого увеличения нагрузки фиксируются показания индикаторов, отражающие вертикальные деформации образца. Это позволяет построить кривую консолидации и определить параметры деформируемости грунта.
- Анализ данных
На основе полученных данных (величина нагрузки и вертикальные деформации по ступеням) рассчитываются коэффициенты сжимаемости, модуль деформации и другие характеристики грунта. Результаты фиксируются в журнале испытаний, после чего составляется отчет об испытаниях.
Полевые методы исследования
Полевые испытания позволяют получить более достоверные данные о свойствах грунта в естественных условиях. Проводятся непосредственно на строительной площадке или в естественных условиях залегания грунта.
Основные полевые методы определения модуля деформации грунта и ключевые различия между ними представлены в таблице 2.
Таблица 2. Полевые методы определения модуля деформации
| Метод | Суть | Тип нагрузки | Тип деформации | Назначение |

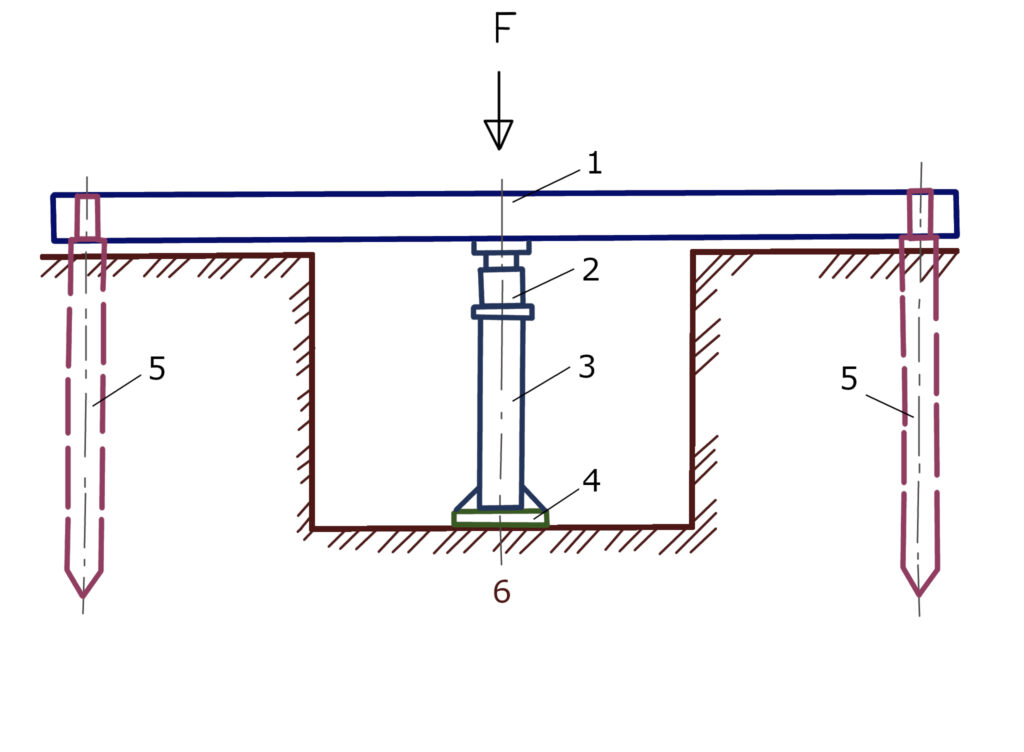

| Штамповые испытания (статические нагрузки) — рис. 3 и рис. 4 | Штамп нагружает грунт, вызывая уплотнение (уменьшение пор), иногда с последующими сдвигами и выпиранием под штампом. Фиксируется осадка и давление | Нагрузка на грунт штампом | Объёмное уплотнение вертикально | Оценивают сжимаемость грунта, модуль деформации, просадочное давление |
| Испытания скважинными приборами | Прессиометр В скважину вставляют эластичную камеру, расширяют её, измеряя радиальное перемещение стенок при увеличении давления | Обжатие стенок скважины | Радиальное растяжение (упруго-пластическая) | Определяют горизонтальное давление грунта в состоянии покоя, модуль деформации, анизотропию (неодинаковость физических свойств в разных направлениях внутри одного и того же объекта) |
| Дилатометр В скважине внедряют тонкую плоскую пластину с расширяющейся диафрагмой, измеряют напряжение и деформацию | Расширение плоской диафрагмы | Позволяют оценить горизонтальный модуль упругости, состояние напряжений. Дают косвенные оценки, но удобны для быстрого полевого анализа и исследований | ||
| Статическое зондирование | Вдавливание конусного зонда в грунт с постоянной скоростью, измерение сопротивления наконечника | Вдавливание конуса в грунт | Локальная объёмная деформация при вдавливании | Позволяет оценить плотность, очерчивает слои грунта. Дает косвенные оценки, но удобны для быстрого полевого анализа и исследований |

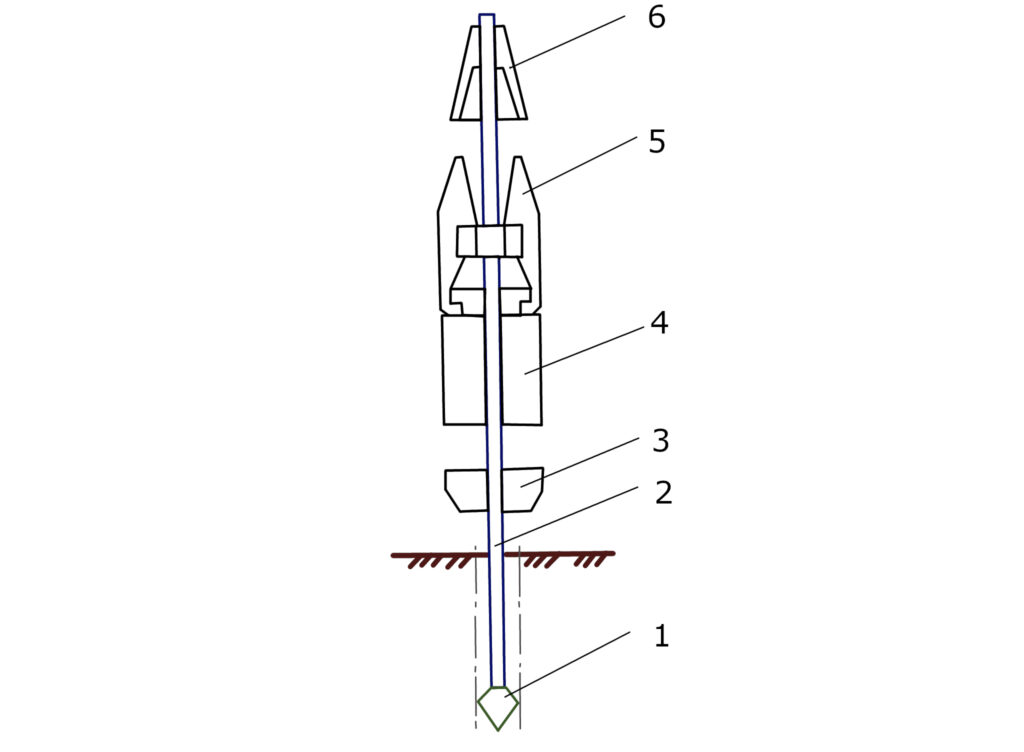

| Динамическое зондирование — рис. 5 | Вбивание стандартного зонда ударами молота; фиксируется погружение / сопротивление | Ударные и вибрационные нагрузки | Динамическое уплотнение под ударами | Оценивает слоистость, плотность, предварительные прочностные и деформационные свойства, границы распространения текучих или текучепластичных грунтов, а также глубину залегания грунтовых вод. Косвенное определение модуля, физически обосновано через динамическое сопротивление и требует расчётов |
Нормативная база
В РФ испытания модулей деформации регулируются соответствующими ГОСТ, регулирующими методики отбора проб, подготовку оборудования и регистрацию результатов. Рекомендуется применять методы в зависимости от природных условий: влажности, состава грунта, глубины залегания и др.
Основные нормативно технические документы, содержащие требования к грунтам, приводящие их классификацию и регламентирующие порядок проведения испытаний представлены в таблице 3.
Таблица 3. НТД
| Полевые методы испытаний | Лабораторные методы испытаний |
| ГОСТ 25100— 2020 Грунты. Классификация | |
| ГОСТ 30672-2019 Грунты. Полевые испытания. Общие положения | ГОСТ 30416-2020 Грунты. Лабораторные испытания. Общие положения |
| ГОСТ Р 59958 — 2021 Грунты. Метод определения пределов прочности и модуля деформации при испытании сосредоточенной нагрузкой | ГОСТ 12248-2010 Грунты. Методы лабораторного определения характеристик прочности и деформируемости |
| ГОСТ 20276- 2012 Грунты. Методы полевого определения характеристик прочности и деформируемости | ГОСТ 12248.2— 2020 Грунты. Определение характеристик прочности методом одноосного сжатия |
| ГОСТ 20276.1-2020 Грунты. Метод испытания штампом | ГОСТ 12248.3— 2020 Грунты. Определение характеристик прочности и деформируемости методом трехосного сжатия |
| ГОСТ 20276. 2— 2020 Грунты. Метод испытания радиальным прессиометром | ГОСТ 12248. 4 — 2020 Грунты. Определение характеристик деформируемости методом компрессионного сжатия |
| ГОСТ 19912-2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием | |
| ГОСТ Р 58270- 2018 Грунты. Метод испытаний расклинивающим дилатометром | |
Применение результатов исследований
Полученные значения модуля деформации применяются при расчёте основания: определяют осадки фундаментов, пределы упругих деформаций, прогнозируют устойчивость, позволяют оценить несущую способность. Однако важно применять комплексный подход: один метод может дать не полные данные, поэтому сочетание лабораторных и полевых испытаний повышает точность.
Современные тенденции
В настоящее время активно развиваются:
- Автоматизированные системы измерений
- Цифровые датчики
- Системы геотехнического мониторинга
- Программное обеспечение для обработки данных
Приборы с дистанционной передачей данных в реальном времени — ускоряют обработку и минимизируют ошибки. Используются для постоянного контроля состояния основания: мониторят осадки и деформации с высокой точностью, повышают безопасность и эффективность.
Заключение
Корректное определение модуля деформации грунта является критически важным этапом при проектировании любых строительных объектов. Усовершенствование методов, внедрение цифровых технологий и систем мониторинга обеспечивают более точные расчёты и прогнозы, поддерживая качество и безопасность сооружений.
Дальнейшее развитие методов определения модуля деформации связано с внедрением автоматизированных систем и цифровых технологий, что открывает новые перспективы в области геотехнического проектирования.
Автор: Диана Новолодская, инженер строительной лаборатории
