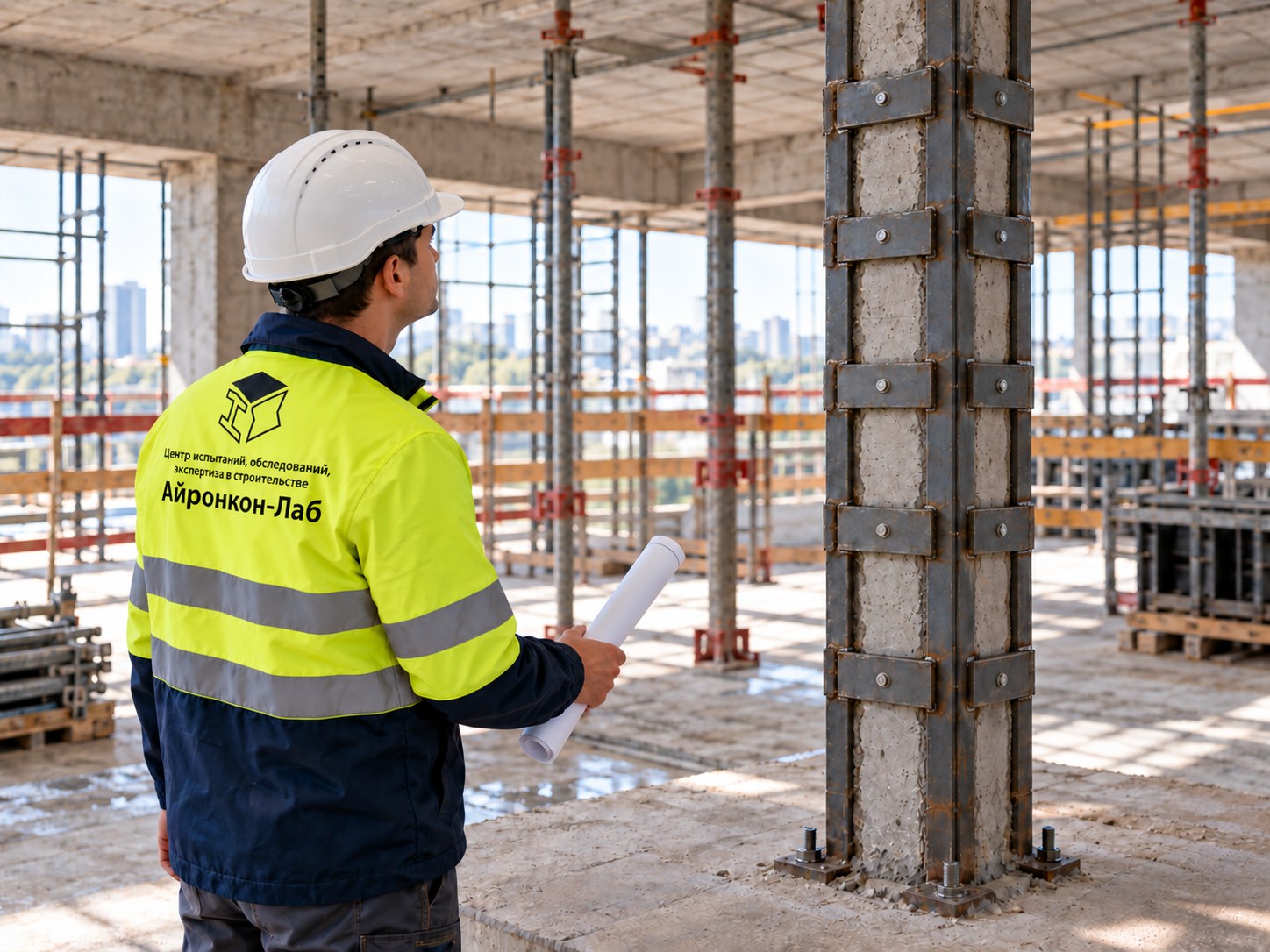

Проектирование усиления строительных конструкций
IRONCON разрабатывает проекты усиления существующих строительных конструкций на основании обследования и поверочных расчетов. Мы определяем, какие элементы действительно нуждаются в усилении, сравниваем технические решения и выпускаем рабочие чертежи для их выполнения. Проектируем усиление фундаментов, стен, колонн, балок, перекрытий и других несущих элементов при реконструкции, увеличении нагрузок, выявлении повреждений и изменении условий эксплуатации.
Когда требуется проект усиления строительных конструкций
Основанием для разработки проекта может стать как обнаруженное повреждение, так и планируемое изменение здания. Трещины, прогибы, осадки, коррозия или следы аварийного воздействия требуют оценки их причин и влияния на несущую способность. При реконструкции расчет нужен еще до начала работ: дополнительный этаж, новое оборудование или проем меняют распределение усилий в существующей схеме.
Типовые задачи включают увеличение эксплуатационных и технологических нагрузок, перепланировку с затрагиванием несущих элементов, изменение назначения помещений, капитальный ремонт, восстановление после пожара или аварии. Сам по себе видимый дефект не означает, что нужно усиливать всю конструкцию: необходимость и объем вмешательства определяют по результатам обследования и расчета.
Что входит в проектирование усиления конструкций
Анализ исходных данных
Инженер изучает техническое задание, существующие чертежи, результаты обмеров и обследования, сведения о материалах, нагрузках и условиях эксплуатации. Он сопоставляет проектные данные с фактической конструктивной схемой: в здании за годы эксплуатации могли появиться проемы, дополнительные опоры, оборудование или повреждения, которых нет в архивных документах.
Оценка фактического состояния
По материалам обследования уточняют размеры сечений, расположение элементов и соединений, характеристики материалов, дефекты и деформации. Эти данные становятся основой расчетной модели. Если важных сведений нет, назначают дополнительные обмеры, вскрытия или испытания в объеме, необходимом для конкретной задачи.
Поверочный расчет существующей конструкции
Поверочный расчет показывает, как элемент работает при действующих и планируемых нагрузках с учетом фактических сечений, состояния материалов, повреждений и условий опирания. Сравнение расчетных усилий и возможностей конструкции позволяет определить, где имеется недостаточный запас, требуется ли усиление и на какой объем работ следует ориентироваться.
Выбор способа и расчет усиленной схемы
Для выявленных участков сравнивают возможные решения по надежности, технологичности, массе добавляемых элементов, доступности монтажа и условиям эксплуатации. Затем проверяют прочность, жесткость, устойчивость и совместную работу старой конструкции с новыми элементами. Важен момент включения усиления в работу: последовательность монтажа и возможное временное разгружение могут влиять на расчетную схему.
Разработка рабочих чертежей
Результат проектирования переводят в планы, разрезы, узлы и детали с размерами, материалами, соединениями и требованиями к производству работ. По этим документам подрядчик должен понимать, какие элементы устанавливать, как их соединять с существующей конструкцией и в какой последовательности выполнять ответственные операции.
Какие строительные конструкции усиливаем
Фундаменты и основания. Решения разрабатывают при изменении нагрузок, неравномерных осадках, снижении несущей способности основания или реконструкции. В расчет включают взаимодействие фундамента, надземных конструкций и грунта.
Колонны, балки и ригели. Для железобетонных, стальных и других элементов проверяют фактическое сечение, повреждения, устойчивость, прогибы и работу узлов. Усиление может потребоваться после увеличения нагрузки или при недостаточной несущей способности.
Перекрытия. Проект необходим при установке тяжелого оборудования, устройстве проемов, изменении назначения помещения, чрезмерных прогибах и повреждениях плит или балок. Проверяют как отдельный участок, так и путь передачи нагрузок на нижележащие конструкции.
Стены и простенки. При устройстве или расширении проема рассчитывают перераспределение усилий и проектируют обрамление. Для поврежденной кладки или железобетонной стены решение выбирают с учетом материала, схемы опирания и характера дефектов.
Металлический и железобетонный каркас. Усиление может охватывать фермы, связи, плиты, стены, колонны и узлы соединения. Состав расчетов зависит от материала и конструктивной схемы объекта.
Какие способы усиления могут применяться
В зависимости от задачи проект предусматривает увеличение сечения, стальные накладки или обоймы, железобетонные рубашки, дополнительные опоры и разгружающие элементы, восстановление узлов, локальную замену поврежденных частей. Для отдельных конструкций рассматривают внешнее армирование композитными материалами, в том числе углеволокном. Возможны также решения по усилению фундаментов и оснований.
Одинаковые на вид трещины могут иметь разные причины. Поэтому способ усиления нельзя выбирать только по фотографии или названию дефекта: его определяют после обследования, расчета существующего состояния и проверки предполагаемой усиленной схемы. Кроме расчетной эффективности учитывают возможность выполнить работы в действующем здании и контролировать их качество.
Проект усиления при реконструкции и изменении нагрузок
Реконструкция и надстройка. При изменении этажности или конструктивной схемы пересчитывают каркас, перекрытия, фундаменты и основание с учетом новых сочетаний нагрузок. Усиление назначают для элементов, возможности которых недостаточны для планируемого режима работы.
Устройство проемов. Удаление части несущей стены или плиты меняет путь передачи нагрузок. Проект включает расчет зоны проема, обрамления и прилегающих элементов, а также порядок выполнения работ.
Новое оборудование и изменение назначения помещений. Проверяют локальные и общие нагрузки, динамические воздействия при их наличии, прогибы и опирание. Если новый режим эксплуатации превышает возможности существующей конструкции, разрабатывают проект усиления ее элементов и соединений.
Почему перед проектированием усиления нужно обследование
Первоначальный проект описывает запроектированное здание, а проект усиления должен учитывать построенное и эксплуатируемое. Фактические размеры, материал, положение арматуры или состояние соединений могут отличаться от чертежей; за годы эксплуатации появляются коррозия, трещины, прогибы и изменения нагрузки. Без уточнения этих данных расчет может опираться на неверную схему.
Обследование позволяет зафиксировать дефекты, выполнить обмеры, определить характеристики материалов, уточнить нагрузки и условия эксплуатации. По его результатам формируют исходные данные для поверочного расчета и выбирают объем дополнительных испытаний.
Подробнее об услуге: обследование строительных конструкций
Какие расчеты выполняются при проектировании усиления
Сначала собирают действующие и будущие нагрузки и выполняют поверочный расчет существующей конструкции. Проверяют несущую способность, прочность, жесткость, устойчивость, деформации и перемещения в объеме, который требуется для конкретного элемента и схемы здания. Для усиленного варианта рассчитывают новые элементы, узлы и соединения, а также передачу усилий между ними и существующей конструкцией.
Расчет не сводится к проверке одной балки или колонны в отрыве от здания. При необходимости анализируют опоры, смежные элементы и фундаменты: усиление одного участка может изменить распределение нагрузок в системе. Расчетные схемы и принятые допущения фиксируют в проекте.
Какие исходные данные нужны для разработки проекта
Для начала работы полезно предоставить техническое задание, проектную и рабочую документацию на существующее здание, техническое заключение и материалы обследования, обмерные чертежи, сведения о конструктивной схеме и результаты испытаний материалов при наличии. Также нужны данные о действующих и планируемых нагрузках, архитектурные решения при реконструкции и информация об условиях эксплуатации.
Если обследование еще не проводилось или сведения неполные, IRONCON определит необходимый состав обмерных, обследовательских и лабораторных работ до разработки проекта. Для локальной задачи, например одной колонны или перекрытия, объем исходных данных и обследования назначают с учетом влияния этого элемента на соседние конструкции.
Как проходит разработка проекта усиления
После получения заявки и документов мы уточняем задачу и планируемые изменения объекта. Изучаем имеющееся обследование или определяем необходимость его проведения, затем устанавливаем фактическую схему, характеристики материалов и нагрузки. Поверочный расчет показывает элементы с недостаточной несущей способностью или жесткостью.
Для этих элементов разрабатываем и сравниваем варианты усиления, рассчитываем выбранное решение и выпускаем рабочие чертежи, узлы и спецификации. Готовый комплект передаем заказчику; при необходимости сопровождаем согласование решений и их реализацию на объекте.
Что входит в проект усиления строительных конструкций
Состав документации зависит от задачи и согласованной стадии работ. Обычно он включает пояснительную записку с исходными данными и описанием технического состояния, расчетные схемы и результаты поверочных расчетов, обоснование выбранного способа усиления, планы, разрезы, узлы и спецификации материалов и изделий.
В рабочих чертежах указывают требования к выполнению усиления и последовательности ответственных операций. При необходимости проект предусматривает временное разгружение или раскрепление конструкций. Смысл комплекта — дать подрядчику проверенное расчетом решение, которое можно выполнить на объекте, а заказчику — основу для организации и контроля работ.
Для каких объектов разрабатываем проекты усиления
Работаем с промышленными и производственными зданиями, складами и логистическими комплексами, административными, торговыми, общественными и жилыми объектами, а также сооружениями различного назначения. Проект может относиться ко всему объекту реконструкции или капитального ремонта либо к отдельному помещению и конкретной несущей конструкции.
Что получает заказчик
Заказчик получает инженерно обоснованный вариант усиления, расчеты существующих и усиленных конструкций и согласованный комплект рабочей документации: схемы, чертежи узлов, спецификации и данные для выполнения строительно-монтажных работ. При необходимости специалисты сопровождают согласование и реализацию проектных решений.
Почему IRONCON
В IRONCON проектирование связано с обследованием существующих зданий и лабораторным контролем. Инструментальные данные и испытания помогают уточнить фактические характеристики бетона, металла, кладки и других материалов, а поверочные расчеты — проверить решения на реальной конструктивной схеме. Компания разрабатывает конструктивные разделы КР, КЖ и КМ и может сопровождать объект от обследования до реализации проекта. Работаем с объектами по всей России.
Стоимость проектирования усиления конструкций
На странице IRONCON по проектированию зданий и сооружений указаны предварительные ориентиры для проектирования усиления конструкций (раздел КР, стадия Р): для объектов от 100 м² — от 50 000 руб., от 1 000 м² — от 150 000 руб., от 5 000 м² — от 300 000 руб. Площадь сама по себе не определяет цену локального усиления; итоговую стоимость рассчитывают после изучения технического задания и исходных данных.
На стоимость влияют количество и тип усиливаемых элементов, сложность объекта, наличие результатов обследования, объем расчетов и рабочих чертежей, число сравниваемых вариантов, потребность в дополнительных испытаниях, условия выполнения работ и срочность.
Часто задаваемые вопросы
Когда требуется проект усиления строительных конструкций?
Когда обследование или расчет выявили недостаточную несущую способность либо планируемые изменения создают новые нагрузки или меняют конструктивную схему. Проект также может понадобиться после повреждений, пожара и аварии.
Можно ли разработать проект без обследования здания?
Для существующей конструкции нужны достоверные сведения о ее фактическом состоянии. Если их нет, сначала определяют необходимый объем обследования и испытаний; состав работ зависит от задачи и имеющейся документации.
Какие конструкции можно усилить?
Фундаменты, стены, колонны, балки, ригели, перекрытия, фермы, связи и узлы соединений. Конкретное решение зависит от состояния элемента, нагрузок и работы здания в целом.
Можно ли заказать проект только одного перекрытия или колонны?
Да. При локальном проектировании дополнительно проверяют влияние усиления и новых нагрузок на опоры и смежные элементы.
Какие документы входят в проект усиления?
В зависимости от задачи — пояснительная и расчетная части, рабочие чертежи, схемы узлов, спецификации и требования к последовательности работ.
Проектируете ли вы усиление углеволокном?
Да, внешнее армирование композитными материалами может рассматриваться как один из вариантов. Его применимость и детали крепления определяют по обследованию и расчету.
Можно ли разработать усиление при устройстве нового проема?
Да. Для проема рассчитывают перераспределение усилий, подбирают обрамление и устанавливают порядок выполнения работ.
От чего зависит стоимость проекта усиления?
От объема и сложности конструкций, качества исходных данных, необходимых обследований, количества расчетных вариантов и состава рабочей документации.
Отправьте результаты обследования, существующие чертежи и описание планируемых изменений. Оценим исходные данные, определим необходимый состав расчетов и подготовим коммерческое предложение на разработку проекта усиления.
